产品名称：便携式挠度测试仪/便携式挠度检测仪 产品型号：NDWT-1

便携式挠度测试仪 型号：NDWT-1
一：原理与用途
     便携式挠度测试仪,是依据GB50152-1992《混凝土结构试验方法标准》,通过液压加载装置对混凝土构件进行加载,该装置采用三分点二集中力法,加载量由千斤顶上配的压力仪表给出,将混凝土构件受到压力而产生形变的信息通过四支位移传感器传递给挠度测试仪表进行数字显示,从而得出混凝土构件的挠度、承载力、抗裂度三项结构性能实测值的主要指标,该仪器适用于室外对混凝土构件进行现场检验，其特点是：测量精度高、携带安装便捷、读数方便。减少人员劳动强度，避免人为或环境条件所引起在测量误差。是检测多孔板、预制梁、桁条等混凝土构件的理想装置。
二：技术参数
1.量程：(0~50)mm
2.挠度测试仪精度：0.5级，液压加载指示精度：1.6级
3.灵敏度：100mv/mm
4.供电电源：交流220v±10%  50Hz
5.使用环境温度：（-10~+40）
6.Z大加载量：2×20KN
7.液压缸重复性误差≤±5%
8.加载装置重量150kg
三：使用方法
1.将试验支架按照被测对象长度放置平稳：
2.被测对象放置于试验支架上：
3.将乘拉支架固定在试验支架上:
4.将横梁夹好,并紧固螺栓：
5.将梁放置在承拉架上：
6.按标准规定分点并标出测量点：
7.用净水泥浆粘好玻璃片在测量点上：
8.将传感器探头垂直安装在玻璃平面上，并对好基准点（基准点应在仪表显示零点附近）：
9.记录好轮空时的挠度值：
10.在加压点上放置少许沙子，并放下液压缸：
11.按规定施加压力和读数记录。
四、注意事项
1.仪表各通道与传感器对应相连：
2.雨天不能进行野外作业，以防仪表受潮：
3.千斤顶及其仪表在运输和操作中严防碰撞：
4.仪表不用时放置于通风干燥的室内。

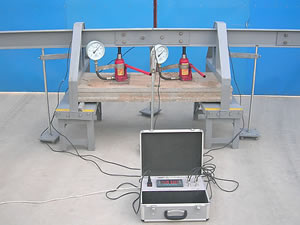

五、全套装置的构成
1.NDWT-1型挠度测试仪1台
2.0.5级传感器4支
3.传感器活动支架4支
4.活动支架2只
5.滚动支承1支
6.固定绞支承1支
7.横梁三根
8.夹板4块
9.加载垫板2块
10.带10Mpa压力表在千斤顶2台
